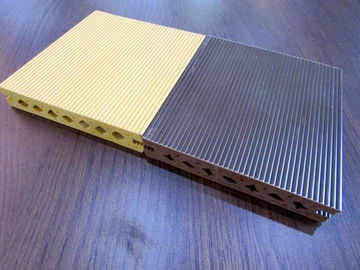

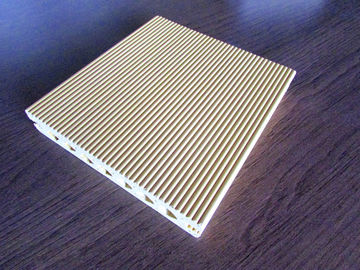

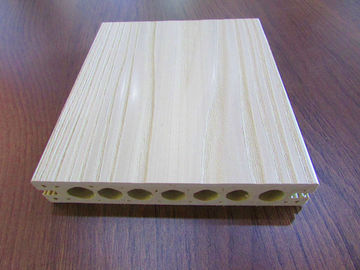

Lowes-Nut und hohle Decking-Bretter Vinyl WPC zusammengesetzte

Einfach instandzuhalten und zu installieren

Dauerhaft - feuchtigkeitsfest und Gleitschutz

Stärker und flexibler

Hölzerne StandardArbeitsgeräte können benutzt werden

UV-widerstehen Sie und Farbechtheit

Bemessen Sie Stabilität gegen Feuchtigkeit und temperature.suitable von -40 bis 60

Verwittern Sie beständiges, passend von -40 bis 60

Grünen Sie ökologische, innovative Technologie, Lebensstil

Hölzernes Korngefüge und Note der eleganten Natur, mit hölzernem Geruch

Eleganter und ausführlicher Formentwurf

Name

  Lowes-Nut und hohle Decking-Bretter Vinyl WPC zusammengesetzte

Größe

140*25mm

Länge

1-6m, besonders angefertigt

Farbe

Teakholz, Buche, schwarze Walnuss, Kaffee, kundengebundene Farbe

Materielle Komponente

60% PVC+30% Holz Powder+10% Specialzusätze

Oberfläche

Glatt, gebürstet, verkratzt, Korn optional

Garantie

 15years

Zertifikat

ISO9001, ISO14001, CER, SGS

Lebenszeit

 25years

Paket

Palette mit weichem flim PVCs

Strecke des Gebrauches

 Garten, Rasen, Balkon, Korridor, Garage, Pool&SPA-Einfassungen, Promenade,

Spielplatz

Prüfmethode

Charaktere

Ergebnis

ASTM G155

Wetterbeständigkeit

Nach Test der Verwitterung 2000hours

Graustufen: 3

Es gab irgendeinen Farbwechsler auf

Oberfläche.

Prüfmethode

Charaktere

Ergebnis

ASTM D 256

Schlagzähigkeit

59,1 J/m

Bruchart kompletter Bruch

ASTM D 790

Biegefestigkeit

(Stärke: 3mm, Spanne: 48mm)

MOR:: 79.8Mpa

MOE: 3107Mpa

ASTM D1037

Wasseraufnahme und

Schwellen in der Stärke

(Immersion 24hours)

Wasseraufnahme: 0,16%

Schwellenstärke: 0,10%

ASTM D2395

Dichte

1.17g/cm3

ASTM D4060

Abnutzungs-Widerstand

 (CS-17,2000cycles)

Gewichtsverlust: 0.12g

ASTM D696

Koeffizient von linearem

 thermische Expansion

(- 30℃~30℃)

5.13*10-5 1/℃

ASTM D2394

Rutschhemmungs-Test

Statische Rutschhemmung

Dynamischer Beleg

Widerstand

Trockene Oberfläche

0,63

0,45

Nasse Oberfläche

0,69

0,68

 ASTM D638

Dehnfestigkeit

37.2MPa

 ASTM

D7032and

ASTM

D6109

Biegefestigkeit: Initiale

(Stärke: 27mm, Spanne 432mm)

MOR: 33.2Mpa

MOE: 2073Mpa

Biegefestigkeits-Temperatur

und Feuchtigkeitseffekte (- 29℃ für 7days)

MOR: 35.0Mpa, Zunahme 5,4%

MOE: 2209Mpa, Zunahme 6,6%

Biegefestigkeits-Temperatur und

Feuchtigkeitseffekte (52℃ für 7days)

MOR: 35.2Mpa, Zunahme 6,0%

MOE: 2162Mpa, Zunahme 4,3%

Biegefestigkeits-Temperatur

und Feuchtigkeitseffekte (untertauchend

im Wasser für 7days)

MOR: 33.4Mpa, Zunahme 0,6%

MOE: 2103Mpa, Zunahme 1,4%

ASTM D7031

und ASTM

D6109

Biegefestigkeit

 (Stärke: 27mm, Spanne: 432mm)

(Nach Frieren-Tauenwiderstand)

MOR: 33.4Mpa, Zunahme 6,0%

MOE: 2167Mpa, Zunahme 4,5%

ASTM D1761

Befestigerzurücknahmetest

2387.8N
